Ďalším krokom prác na odbočnom module je ovládanie výmen pomocou spínacieho modulu 63410 od firmy Uhlenbrock.


Pretože sa jedná o motorické prestavníky bude to vyžadovať menšie úpravy. Spínací modul z výstupov dodáva jednosmerný prúd, preto inštaláciu bolo nutné vybaviť dvomi relátkami. V tomto prípade budú ovládať naraz oba motorické prestavníky.

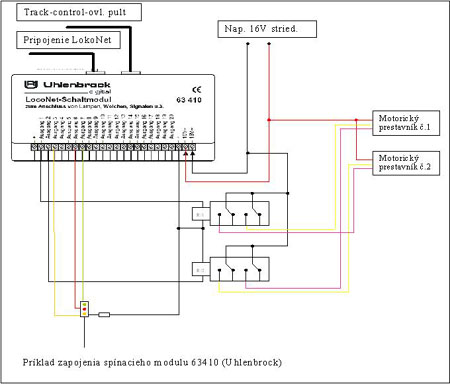

Ukážka schémy zapojenia:

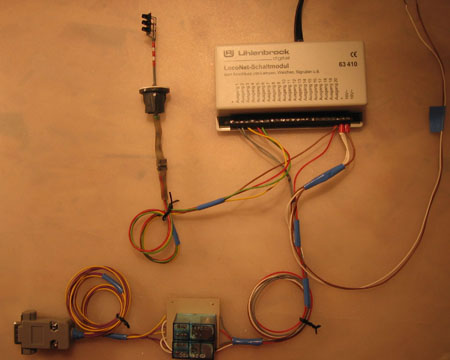

Už to len stačí namontovať na modul.


Firma Uhlenbrock ponúka konkrétne pre ovládanie motorických prestavníkov spínacie dekodéry (SD2 v.č. 67600). Spínací modul 63410 (s 20 výstupmi), ktorý som použil ponúka oproti spínaciemu dekodéru (s 2 výstupmi) toho viac a aj napriek relátkam, ktoré bolo nutné doplniť to vychádza na výmenu cenovo výhodnejšie. V skutočnosti by som so spínacím modulom 63410 dokázal ovládať až 10 výmen. Ďalšou výhodou je, že modul dokáže spínať svetelné návestidlá a je tam široká možnosť rôznych nastavení a efektov.

Programovanie

Prepojenie spínacieho modulu s riadiacou jednotkou (Intellibox) sa vykoná prostredníctvom LocoNet a aj týmto prepojením sa nastavuje pomocou LNCV (Hl.menu-program LocoNet). Celé nastavovanie som vykonal ešte pred namontovaním na modul. Po pridelení adresy k spínaciemu modulu 63410 sa mohlo pristúpiť k nastaveniu LNCV jednotlivých výstupov. Konkrétne pre tento odbočný modul sa ráta s použitím (zatiaľ) dvoch výstupov č.1 a 2 pre ovládanie relé (výmeny) a  troch č. 3, 6 a 7 pre svetelné návestidlo trojfarebné.

Výstupy č.1 a 2 keďže ovládajú relé boli nastavené na časové napájanie potrebné len pre presun výmen z jednej koncovej polohy do druhej, čo sa dalo nastaviť dosť precízne na sekundy. Riešil som to takto, aby zbytočne relátko nebolo  zopnuté dlhú dobu. Takže výstup č.1 ovláda relé č1 a to motorické prestavníky tak, aby vlaková cesta bola nastavená do odbočky. Výstup č.2 s relé č.2 nastavujú vlakovú cestu priamo po hlavnej trati a do odvratnej koľaje. Obom výstupom bola pridelená spoločná adresa.

K výstupu č.3 je pripojené svetelné návestidlo konkrétne farba žltá, ktorej rozsvietenie je podmienené pri “voľno” prestavením výmen do odbočky.Tomuto výstupu musela byť pridelená adresa rovnaká s výmenami a v ďalších nastaveniach nastavená spomínaná podmienka. K výstupom č 6 a 7 farby červená (“stoj”)  a zelená (“voľno”) so samostatnou adresou.

Všetky tieto pripojené zariadenia je možné ovládať tlačítkami na riadiacej jednotke (Intellibox IR, Basic a pod.), alebo ovládacím pultom Track-Control. Ako je vidieť zostalo ešte voľných 15 výstupov, ktoré v budúcnosti môžu byť využité na rôzne ďalšie zariadenia.

Fero Kocian
