Tento úkon je vcelku jednoduchý a mohol by ho zvládnuť každý. Model od výrobcu Tillig má viac možností, kde po menších úpravách je možné umiestniť dekodér aj reproduktor.

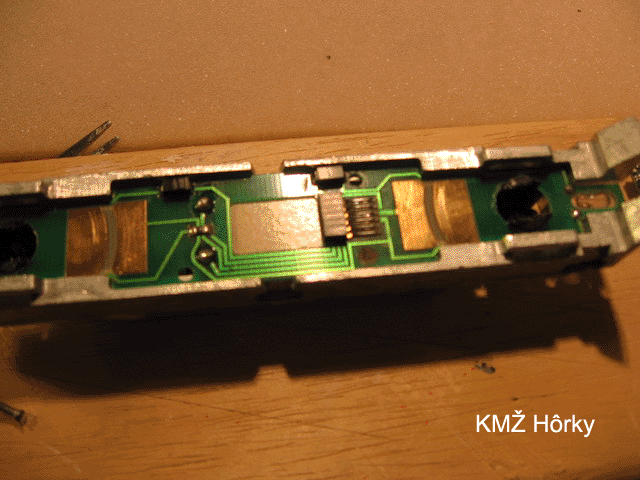

Rozhodol som sa vystrojiť týmto zariadením dvoch sergejov s rozdielnym rokom výroby. Rozdielne sú len v tom, že starší typ nemal predprípravu na zdigitalizovanie a bolo treba dekodér priamo naletovať na plošný spoj. Pri novšom modely, a pri použití dekodéru „Train“ len s káblikmi, bolo potrebné ho vystrojiť šesť pinovým konektorom, ktorý som získal po odstrojení pár súčiastok z plošáku pre analógovú prevádzku.

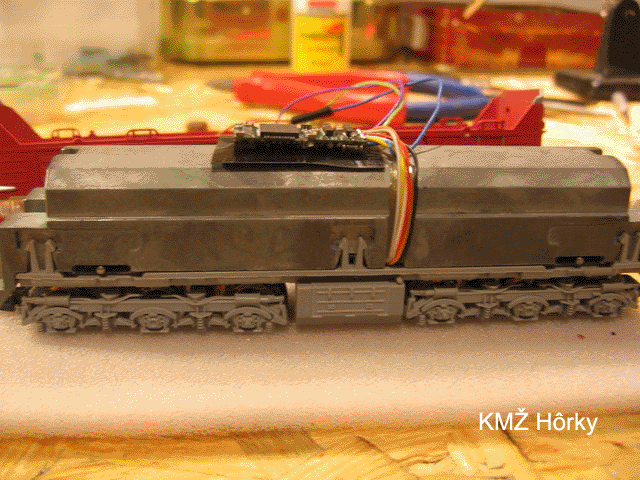

Pri oboch modeloch som ako miesto pre dekodér vybral hornú stranu na závaží a pre reproduktor nádrž v spodnej časti podvozku.

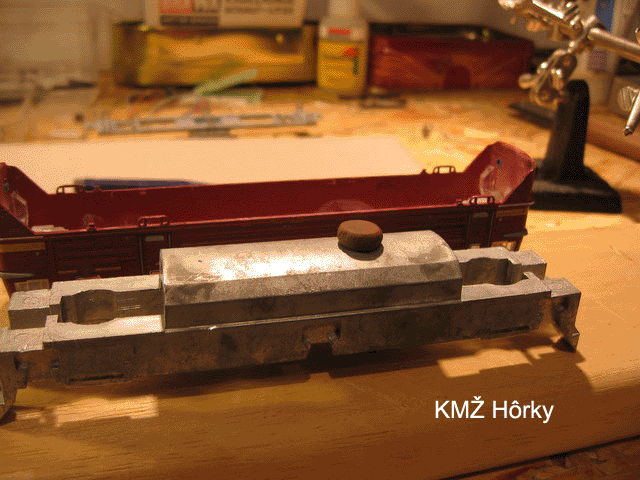

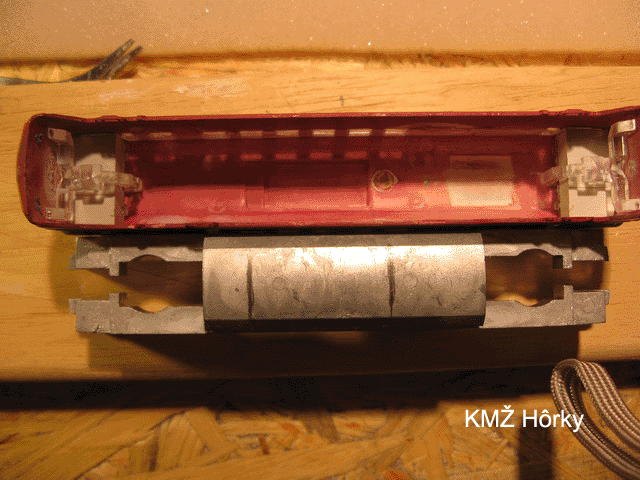

Aby som mal istotu, že medzi závažím a karosériou je dostatočné miesto pre umiestnenie dekodéru, bolo nutné ho zmerať. Jednoduchým spôsobom za pomoci malej guličky z plastelíny to nebolo ťažké zistiť.

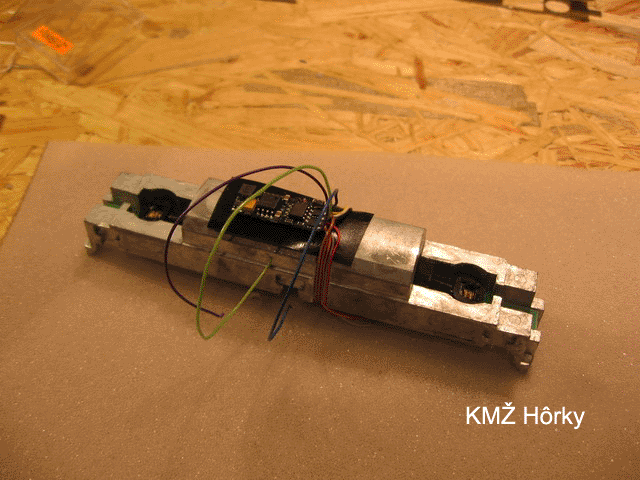

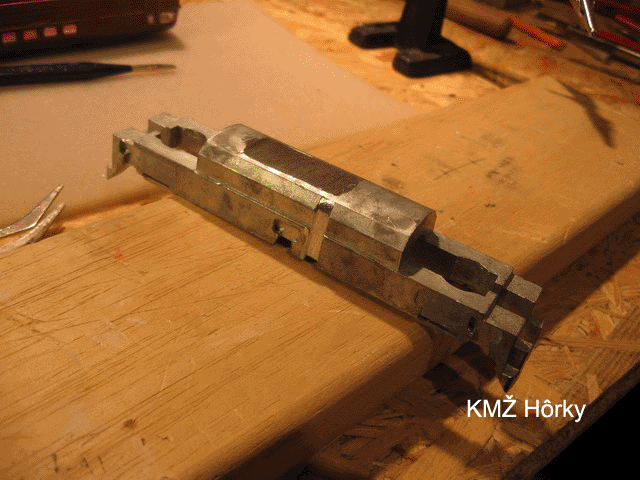

Napokon, aby som mal dostatočné miesto, musel som asi 0,5mm odbrúsiť zo závažia a tým si vytvoriť rovnú plochu pre dekodér. Po stranách závažia som vybrúsil drážky o šírke asi 3mm a hĺbke 1,5mm pre kábliky k plošáku (červený, čierny, oranžový, sivý, žltý a biely) a k reproduktoru (2x hnedý).

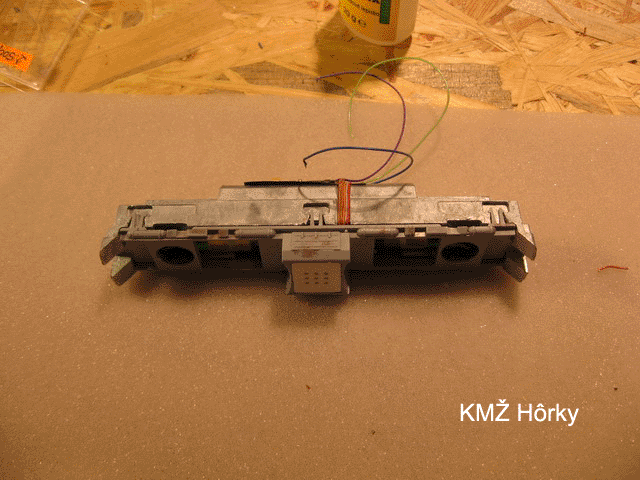

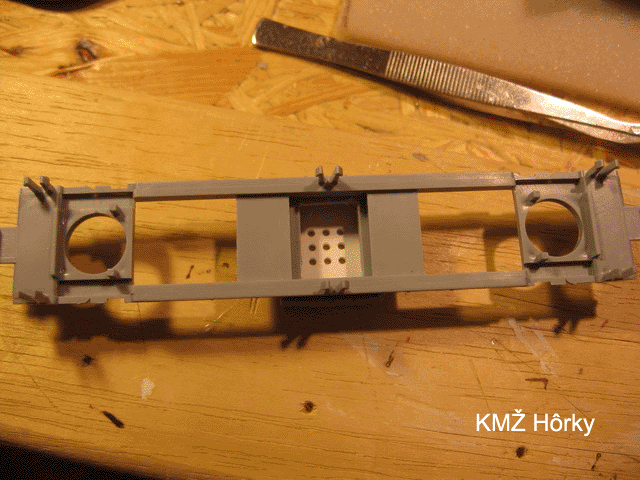

Po osadení dekodéru a jeho dopojení bolo treba pripraviť miesto pre reproduktor. V strede podvozku v oblasti nádrže som vyrezal otvor a zo spodnej časti ho uzavrel vyrobeným uzáverom s dierkami pre lepší prestup zvuku. Teraz je možné osadiť reproduktor a prepojiť ho s dekodérom.
Závažie s plošným spojom je teraz možné zložiť s podvozkom.
V tejto fáze máme hotové základné osvetlenie, ozvučenie a pohon. S dekodérom môžeme ovládať ešte dve funkcie osvetlenia. K tomu nám zostali v hornej časti tri kábliky ( zelený, fialový a modrý ako + pól). Tieto funkcie som využil na ovládanie reflektorov, čo vyžadovalo oddelenie hornej časti svetlovodov určených pre reflektory.
Ako zdroj som použil vysokosvietivé diody, ktoré som jemne zafixoval sekundovým lepidlom priamo na karosériu k svetlovodu. Aby som mal istotu, že nepríde ku skratu medzi spojmi (dioda, odpor a závažie) miesto som prekryl izolačnou páskou.
Zvukový modul nieje autentický pre túto lokomotívu, ale poteší.
Fero Kocian
